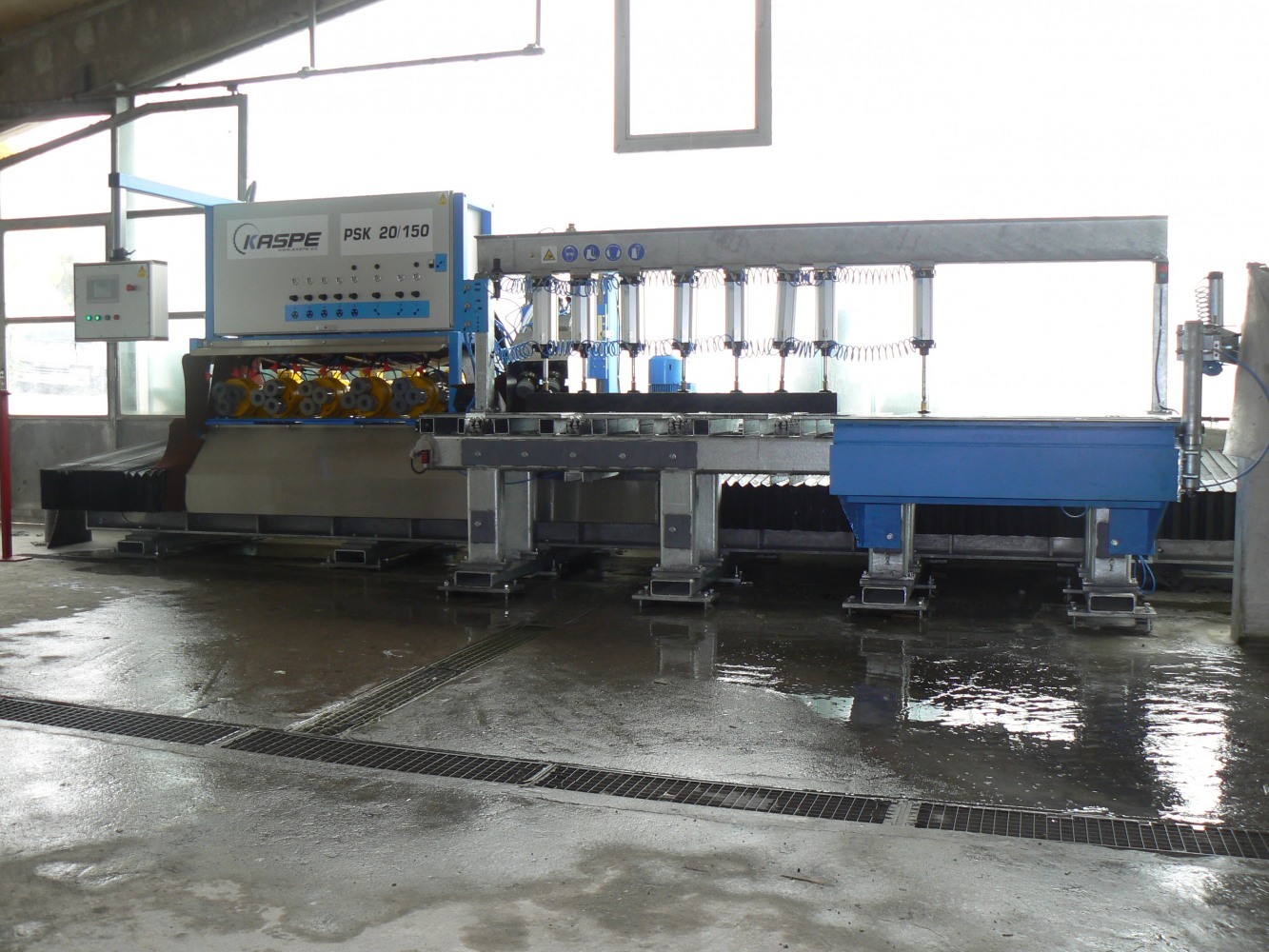

PSK 20-150
Seitenschleifmaschine zum Schleifen von Seiten ab 2 cm bis 15 cm Dicke
Zur Bearbeitung von Marmor und Granit mit 2 – 15 cm Dicke.
Der Automat zum Kantenschleifen PSK mit maximal 6 Planeten-Schleifköpfen zeichnet sich insbesondere durch seine robuste und stabile (schwingungsfreie) Konstruktion und die gegen Verschleiß beständige Längsführung aus. Die Montage der Schleif- und Fräsköpfe erfolgt im Modulbausystem. Die Abtastvorrichtung nimmt die Länge des Werkstücks auf, entsprechend wird der automatische Zyklus der Bearbeitung eingestellt.
Steuerungssystem mit Bedienpaneel und Display zur Dateneingabe. Speicherung von Schleif- und Fräsprogrammen möglich.
Führungsbett mit optimaler Führung des Schleifsupports für geräuscharmen Lauf und genauen Schliff. Die Supportführung und die Führungsbahn für den Schleifsupport sind verschleißfest.
Stufenlos regelbarer Vorschub des Schleifsupports von 0 – 3 m/min – Schnelllauf max. 8 m/min.
Der Schleifdruck kann für jeden Schleifsupport mithilfe der manuellen Regelung eingestellt werden. So werden Probleme bei Verwendung von Diamantwerkzeugen minimiert.
Die Wasserzuleitung für die einzelnen Supports erfolgt automatisch durch Ein- und Abschalten.
Tischgröße 3200 x 750 mm, mit Noppengummi belegt, im Tisch sind zu allen Seiten hin bewegliche, hebbare Rollenleisten integriert, (6 St.), quer zum Tisch, Abstand zwischen den Rollen 400 mm, pneumatisch hebbar, ablenkbare Anschlagsleiste.
Schleifen und Abrunden der Kanten (Fasen)
Laufendes Schleifen für Abkant- und Fasenköpfe, wo sie im einfachen Gang nacheinander an die Reihe kommen. Fasenköpfe mit mechanischer Befestigung am Ablauf und Hub außerhalb der Kante zum einwandfreien Fasen. Nach laufendem Schleifen Schnelllauf – Rücklauf des Schleifsupports.
Laufendes Schleifen von Kanten und Fasen kann nacheinander mit unterschiedlichen Geschwindigkeiten erfolgen. Die Kraft des Abkantens ist von der Geschwindigkeit abhängig.
Bei den einzelnen Schleifprogrammen ist die Anzahl des wiederholten Schleifens beliebig einstellbar.
Automatisches Abtasten der Kantenlänge und mögliche Korrektur des entsprechenden Maßes zum Einbringen und Heben der jeweiligen Schleifköpfe.
Programmierung der Schleifverfahren am Display des Bedienfelds. Speicherung verschiedener wiederholt aufrufbarer Startbildschirme für vorprogrammierte Schleifprogramme möglich.
